Устройства контроля схода подвижного состава и запасные части

Устройство УКСПС предназначено для электрического взаимодействия с контрольными приборами дежурного по станции и аппаратурой управления входного светофора, который разрешает или запрещает поезду следовать с перегона на станцию в зависимости от состояния цепи устройства.

Устройство является дополнительным средством повышения безопасности движения поездов. Устройство устанавливается перед предупредительным светофором на расстоянии, которое равно максимальной длине грузового поезда плюс 200 м.

Устройство монтируется на деревянной шпале или деревянном брусе не ближе одного метра от стыка. Основание датчика присоединяется к деревянной шпале с помощью путевых шурупов 24 х 170 ГОСТ 809–71. Пальцы с перемычкой крепятся к датчикам с помощью специальных накидных гаек с врезным кольцом.

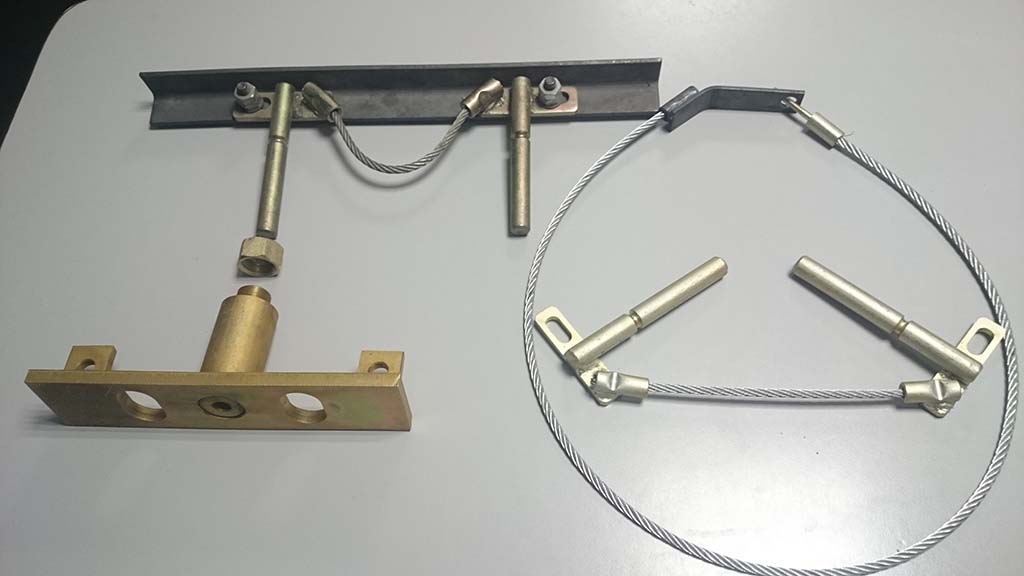

Датчик, 301.319.009-01

Кронштейн,301.564.024-01

Основание датчика, 301.314.070

Перемычка с пальцами, 301.568.032

Палец с накладкой, 301.561.120

Кольцо 3-16, 711.355.001

Шайба С12.01.10кп.016 ГОСТ 11371-78
