Оборудование нестандартное для ОАО РЖД
Компания "ТехИнтерПоставка" уже много лет сотрудничает с ОАО "РЖД", делая перевозки более безопасными.

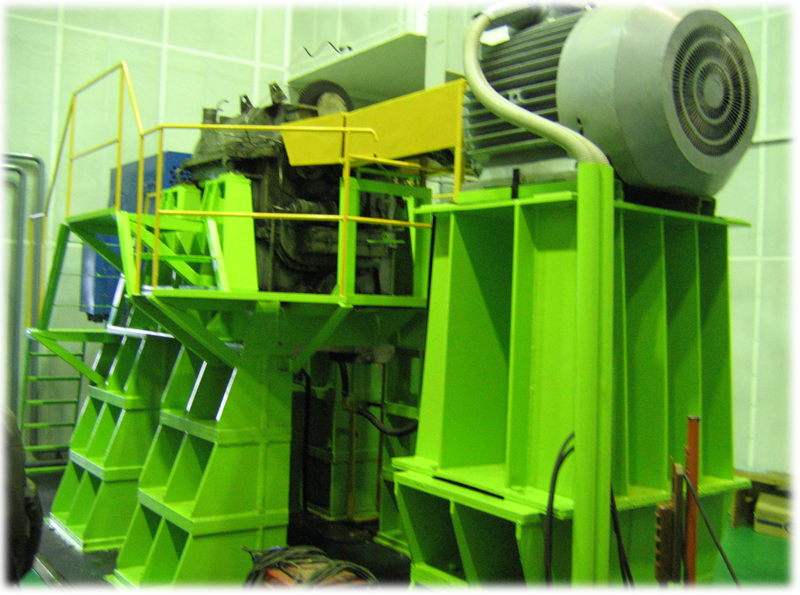

Стенд испытания гидропередачи (ГДП).
Стенд испытания гидропередачи (ГДП) состоит из мощной металлоконструкции, на которой устанавливается испытываемая гидропередача эл. двигатель приводной и эл. двигатель нагрузочный. Эл. двигатели с гидропередачей соединяются через карданные валы.
Гидравлическая часть стенда позволяет подавать масло к испытываемой гидропередаче под необходимым давлением, очищать его и охлаждать. Электронная часть стенда позволяет задавать (плавно) необходимые обороты эл. двигателя привода, плавно регулировать нагрузку на нагрузочном эл. двигателе, снимать показания со всех датчиков и фиксировать их значения в виде графиков и таблиц. Так же электронная схема позволяет часть эл. энергии с нагрузочного двигателя передавать на приводной эл. двигатель.

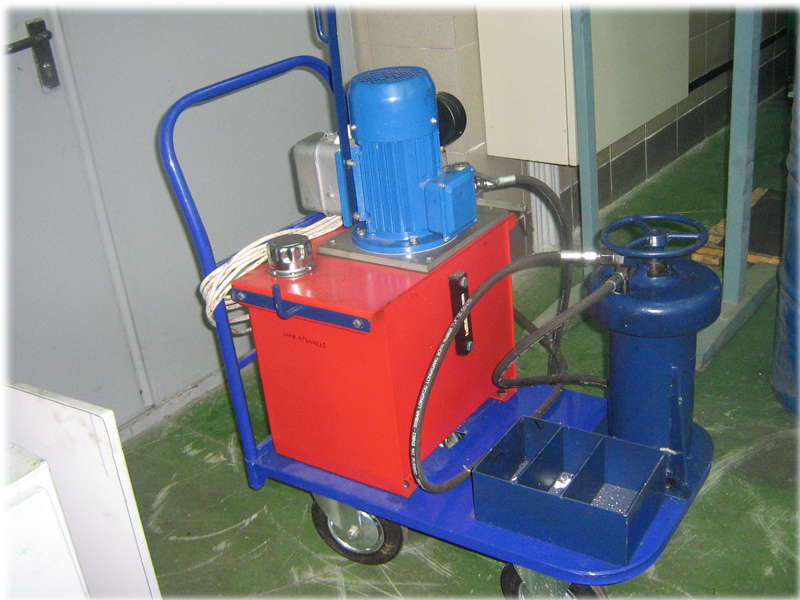

ПРЕСС (УСТАНОВКА) ДЛЯ ВЫПРЕССОВКИ ГИЛЬЗ.
1. НАЗНАЧЕНИЕ.
1.1. Пресс предназначен для выпрессовки гильз из моноблоков дизеля М756 и 773А со специальным захватом..
2. Основные технические данные и характеристики.
2.1. Максимальное давление рабочей жидкости, МПа (кг/см²)...49(500)
2.2. Подача, м³/с (л/мин), не менее:
- При давлении 0 МПа - 0,4х10⁻⁴(2,5)
- При давлении 49 МПа - 0,083х10⁻⁴(0,5)
2.3. Объем бака, л - 30
2.4. Рабочая жидкость - индустриальное масло И-20А
2.5. Подключение к электросети - ~380 В±5%, 50Гц, по ГОСТ 13109-97
2.6. Установленная мощность, кВт - 1,5
2.7 Управление гидроцилиндром - реверсивное
2.8 Габаритные размеры:
- Длина,мм.....................................................940
- Ширина,мм...................................................500
- Высота,мм....................................................920
Установка УИКП-1
Установка УИКП-1 предназначена для испытания колесных пар прицепных вагонов электропоездов. Используется при промежуточной ревизии букс в колесных цехах мотор-вагонных депо.
| № п/п | Наименование | Значение |
| 1 | Частота вращения колесной пары, max об/мин. | 600 ± 15 % |
| 2 | Нагрузка радиальная, кН | 1,0 - 1,2 |
| 3 | Нагрузка осевая (при давлении масла в гидроприводе 0,5 - 0,55 МПа), кН | 0,4 - 0,5 |
| 4 | Электропитание привода: | |
| Род тока | переменный, трехфазный | |
| Напряжение, В | 380 ± 15 % | |
| Установочная мощность УИКП - 1, кВт | 9,5 | |
| 5 | Габаритные размеры : | |
| УИКП - 1 (без колесной пары) LxBxH, мм. | 2374х2040х1026 | |
| УИКП - 1 (с колесной парой) LxBxH, мм. | 2374х2040х1420 | |
| 6 | Масса УИКП - 1, кг. | 1168 |
| 7 | Подача и уборка колесной пары | Кран балкой грузоподъемностью 2т., сверху |
Установка УИКП-2
Установка УИКП-2 предназначена для испытания колесных пар моторных вагонов электропоездов. Используется при промежуточной ревизии букс в колесных цехах мотор-вагонных депо.
| № п/п | Наименование | Значение |
| 1 | Частота вращения колесной пары, max об/мин. | 500 ± 15 % |
| 2 | Нагрузка радиальная, кН | 2,6 - 2,9 |
| 3 | Нагрузка осевая (при давлении масла в гидроприводе 0,5 - 0,55 МПа), кН | 0,4 - 0,5 |
| 4 | Электропитание привода: | |
| Род тока | переменный, трехфазный | |
| Напряжение, В | 380 ± 15 % | |
| Установочная мощность УИКП - 2, кВт | 24,5 | |
| 5 | Габаритные размеры УИКП - 2 LxBxH, мм. | 2374х2080х1658 |
| 6 | Масса УИКП - 2, кг. | 1380 |
| 7 | Подача и уборка колесной пары | Кран-балкой, грузоподъёмность 5т |
Установка УИКП-К
Установка УИКП-К предназначена для испытания колесных пар моторных и прицепных вагонов электропоездов. Используется при промежуточной ревизии букс в колесных цехах мотор-вагонных депо.
| № п/п | Наименование | Значение |
| 1 | Частота вращения колесной пары, max об/мин. | 500 ± 15 % |
| 2 | Нагрузка радиальная, кН | 2,6 - 2,9 |
| 3 | Нагрузка осевая (при давлении масла в гидроприводе 0,5 - 0,55 МПа), кН | 0,4 - 0,5 |
| 4 | Электропитание привода: | |
| Род тока | переменный, трехфазный | |
| Напряжение, В | 380 ± 15 % | |
| Установочная мощность УИКП - К, кВт | 35 | |
| 5 | Габаритные размеры УИКП - К LxBxH, мм. | 4485х1965х1653 |
| 6 | Масса УИКП - К, кг. | 1380 |
| 7 | Подача и уборка колесной пары | Кран-балкой грузоподъемностью 5т.,сверху |
Подъёмные столы
Подъёмный стол для монтажа-демонтажа бака сливного
Подъёмный стол предназначен для подъёма и опускания бака сливного пассажирских вагонов в процессе его монтажа и демонтажа.
Подъёмный стол для монтажа-демонтажа коммутационного дросселя
Подъёмный стол предназначен для подъёма и опускания коммутационного дросселя пассажирских вагонов в процессе его монтажа и демонтажа.

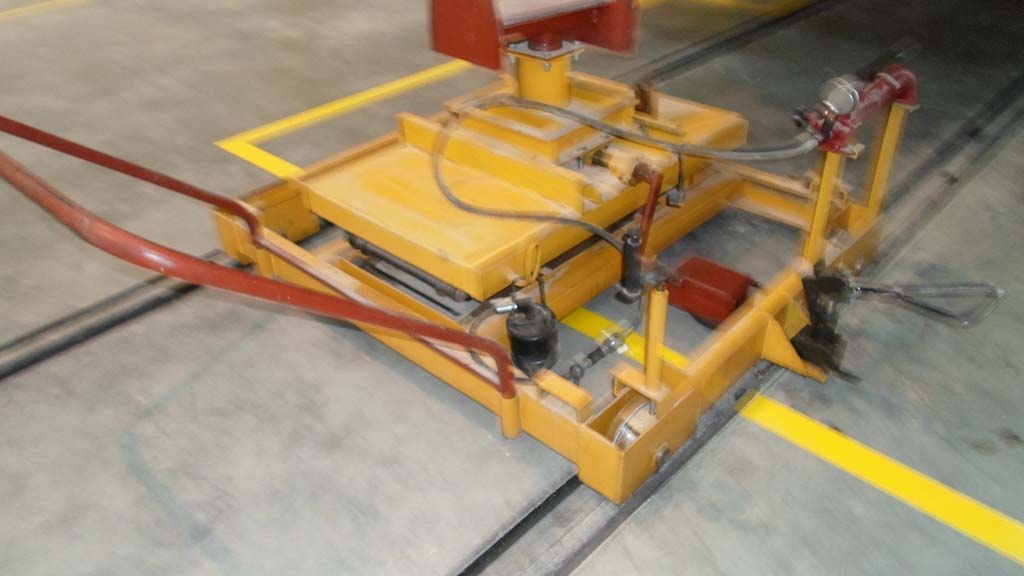

Аккумуляторная тележка для снятия бака сливного.
Аккумуляторная тележка с подъемной платформой предназначена для перемещения по рельсовому пути, подъёма и опускания бака сливного пассажирских вагонов в процессе его монтажа и демонтажа.
| № п/п | Наименование параметра | Значение |
| 1 | Габаритные размеры тележки, мм: -длина - ширина | 1600 1447 |
| 2 | Ширина колеи рельсового пути, мм | 1520 |
| 3 | Высота тележки с опущенной подъемной платформой (от рельса), мм | 500 |
| 4 | Высота подъема подъемной платформы, мм | 1000 |
| 5 | Размер верхнего стола подъемной платформы, мм: -длина - ширина | 1600 700 |
| 6 | Тип механизма подъемной платформы | однорычажный |
| 7 | Количество гидроцилиндров | 2 |
| 8 | Рабочая жидкость | Т22 ГОСТ 32-74 |
| 9 | Мощность электродвигателя насоса гидростанции, кВт | 2,2 |
| 10 | Напряжение питания эл.двигателя гидростанции, В | 24 |
| 11 | Род тока | постоянный |
| 12 | Грузоподъемность подъемной платформы, кг | 1000 |
| 13 | Перемещение тележки по рельсовому пути | ручное |
| 14 | Масса тележки, кг | 473 |

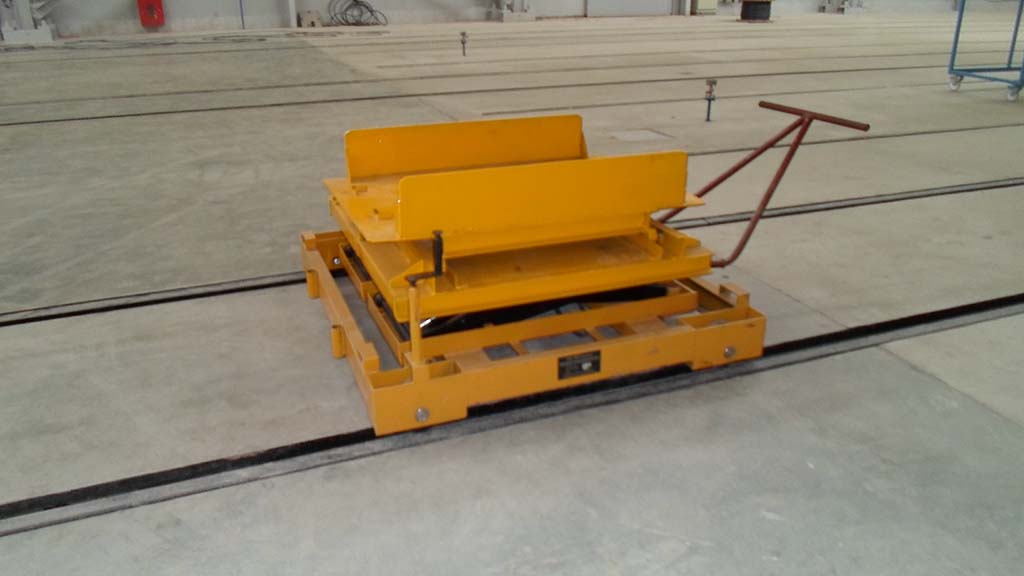

Аккумуляторная тележка для снятия двигатель – генераторов.
Аккумуляторная тележка с подъемной платформой предназначена для перемещения по рельсовому пути, подъёма и опускания двигатель – генератора пассажирских вагонов в процессе его монтажа и демонтажа.
| № п/п | Наименование параметра | Значение |
| 1 | Габаритные размеры тележки, мм: -длина - ширина | 1330 1447 |
| 2 | Ширина колеи рельсового пути, мм | 1520 |
| 3 | Высота тележки с опущенной подъемной платформой (от рельса), мм | 430 |
| 4 | Высота подъема подъемной платформы, мм | 900 |
| 5 | Размер верхнего стола подъемной платформы, мм: -длина - ширина | 1210 610 |
| 6 | Тип механизма подъемной платформы | однорычажный |
| 7 | Количество гидроцилиндров | 2 |
| 8 | Рабочая жидкость | Т22 ГОСТ 32-74 |
| 9 | Мощность электродвигателя насоса гидростанции, кВт | 2,2 |
| 10 | Напряжение питания эл.двигателя гидростанции, В | 24 |
| 11 | Род тока | постоянный |
| 12 | Перемещение подвижной рамы,от продольной оси тележки в обе стороны, не менее, мм. | 100 |
| 13 | Грузоподъемность подъемной платформы, кг | 2000 |
| 14 | Перемещение тележки по рельсовому пути | ручное |
| 15 | Масса тележки, кг | 482 |
Аккумуляторная тележка для снятия коммутационного дросселя.
Аккумуляторная тележка с подъемной платформой предназначена для перемещения по рельсовому пути, подъёма и опускания коммутационного дросселя пассажирских вагонов в процессе его монтажа и демонтажа.
| № п/п | Наименование параметра | Значение |
| 1 | Габаритные размеры тележки, мм: -длина - ширина | 1920 1447 |
| 2 | Ширина колеи рельсового пути, мм | 1520 |
| 3 | Высота тележки с опущенной подъемной платформой (от рельса), мм | 400 |
| 4 | Высота подъема подъемной платформы, мм | 1000 |
| 5 | Размер верхнего стола подъемной платформы, мм: -длина - ширина | 1000 600 |
| 6 | Тип механизма подъемной платформы | однорычажный |
| 7 | Количество гидроцилиндров | 2 |
| 8 | Рабочая жидкость | Т22 ГОСТ 32-74 |
| 9 | Мощность электродвигателя насоса гидростанции, кВт | 2,2 |
| 10 | Напряжение питания эл.двигателя гидростанции, В | 24 |
| 11 | Род тока | постоянный |
| 12 | Перемещение подвижной рамы, от продольной оси тележки в обе стороны, не менее, мм. | 100 |
| 13 | Грузоподъемность подъемной платформы, кг | 1000 |
| 14 | Перемещение тележки по рельсовому пути | ручное |
| 15 | Масса тележки, кг | 506 |
Аккумуляторная тележка для монтажа-демонтажа пружинно-фрикционного поглощающего аппарата
Аккумуляторная тележка с подъемной платформой предназначена для перемещения по рельсовому пути, подъёма и опускания пружинно-фрикционного поглощающего аппарата пассажирских вагонов в процессе его монтажа и демонтажа.
| № п/п | Наименование параметра | Значение |
| 1 | Габаритные размеры тележки, мм: -длина - ширина | 1330 1447 |
| 2 | Ширина колеи рельсового пути, мм | 1520 |
| 3 | Высота тележки с опущенной подъемной платформой (от рельса), мм | 765 |
| 4 | Высота подъема подъемной платформы, мм | 800 |
| 5 | Размер стола подъемной платформы, мм: -длина - ширина | 670 230 |
| 6 | Тип гидроцилиндра подъемной платформы | телескопический |
| 7 | Количество гидроцилиндров | 1 |
| 8 | Рабочая жидкость | Т22 ГОСТ 32-74 |
| 9 | Мощность электродвигателя насоса гидростанции, кВт | 2,2 |
| 10 | Напряжение питания эл.двигателя гидростанции, В | 24 |
| 11 | Род тока | постоянный |
| 12 | Перемещение подвижной рамы, от продольной оси тележки в обе стороны, не менее, мм. | 85 |
| 13 | Грузоподъемность подъемной платформы, кг | 1000 |
| 14 | Перемещение тележки по рельсовому пути | ручное |
| 15 | Масса тележки, кг | 434 |

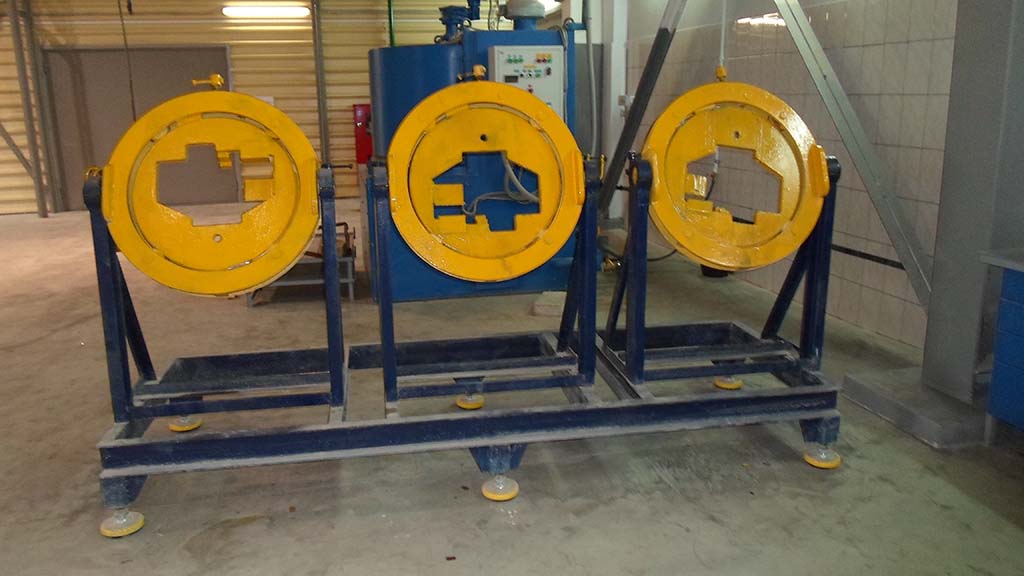

Стенд для разборки и сборки автосцепок

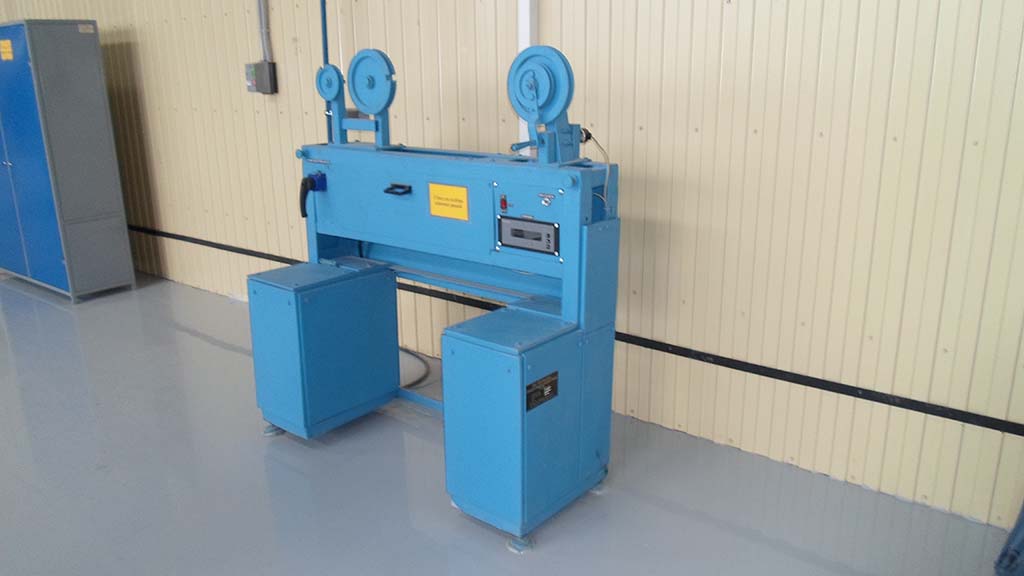

Приспособление для подбора клиновых ремней

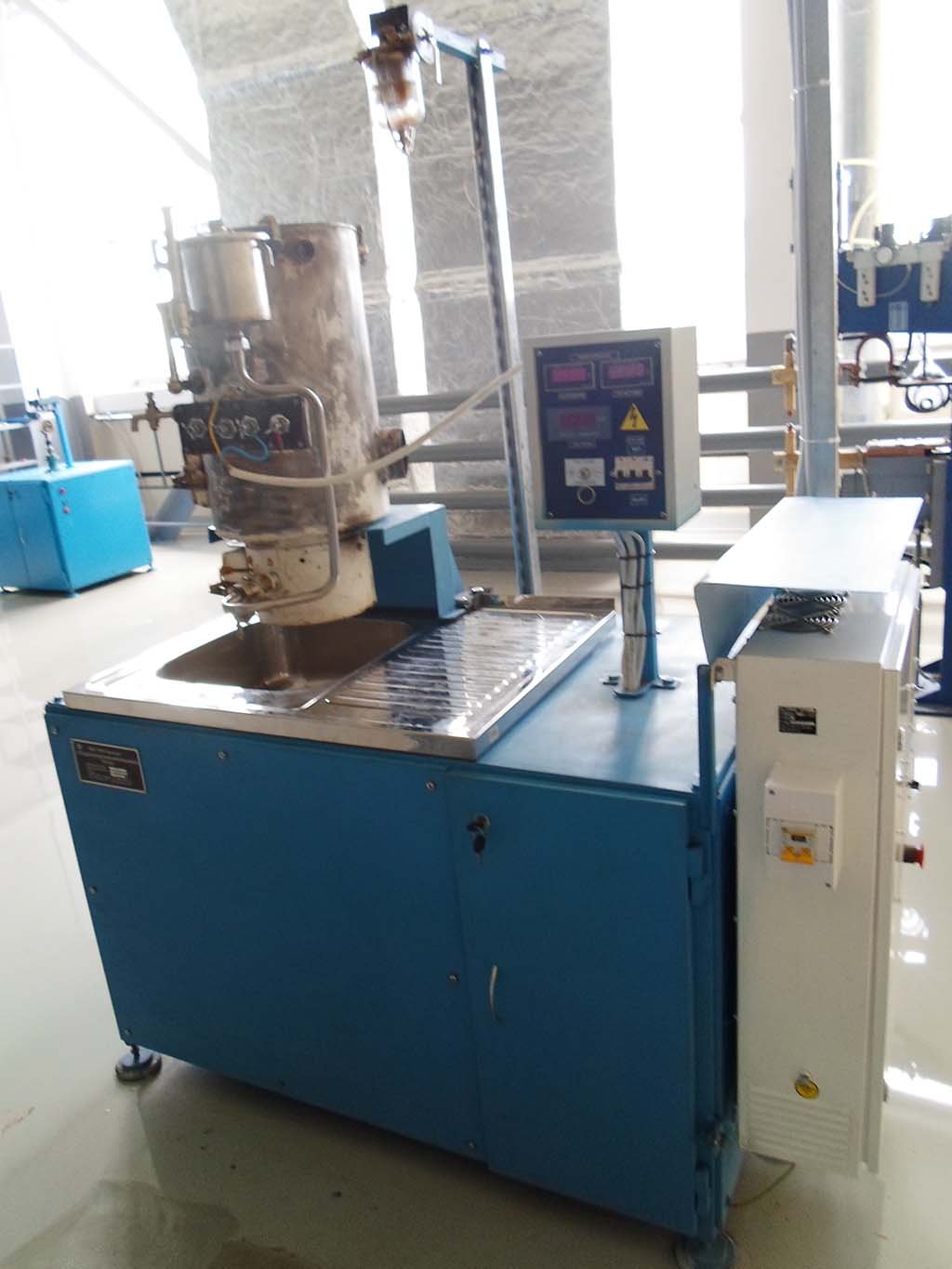

Стенд для разборки и сборки кипятильников

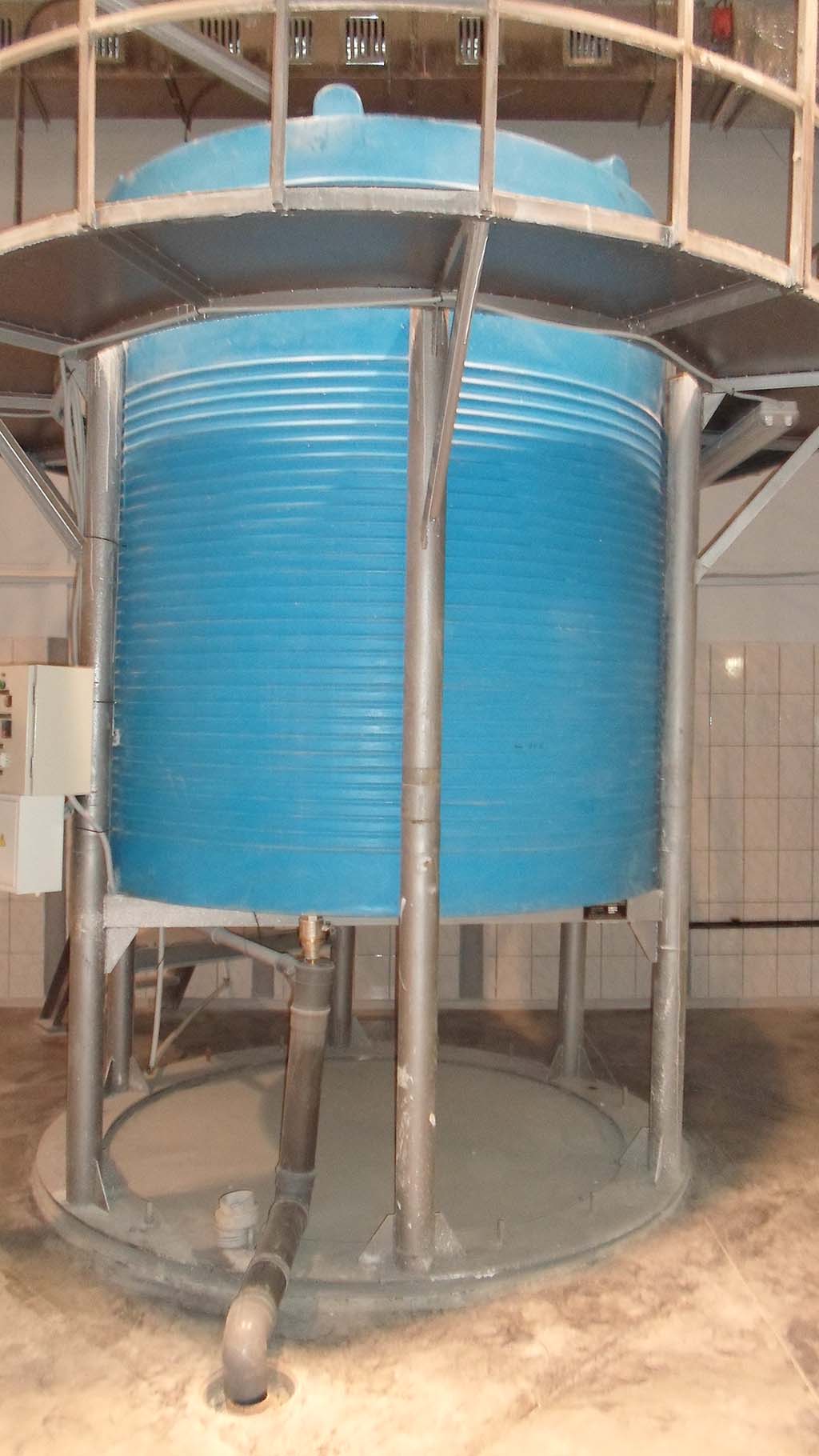

Оборудование для дезинфекции систем снабжения вагонов

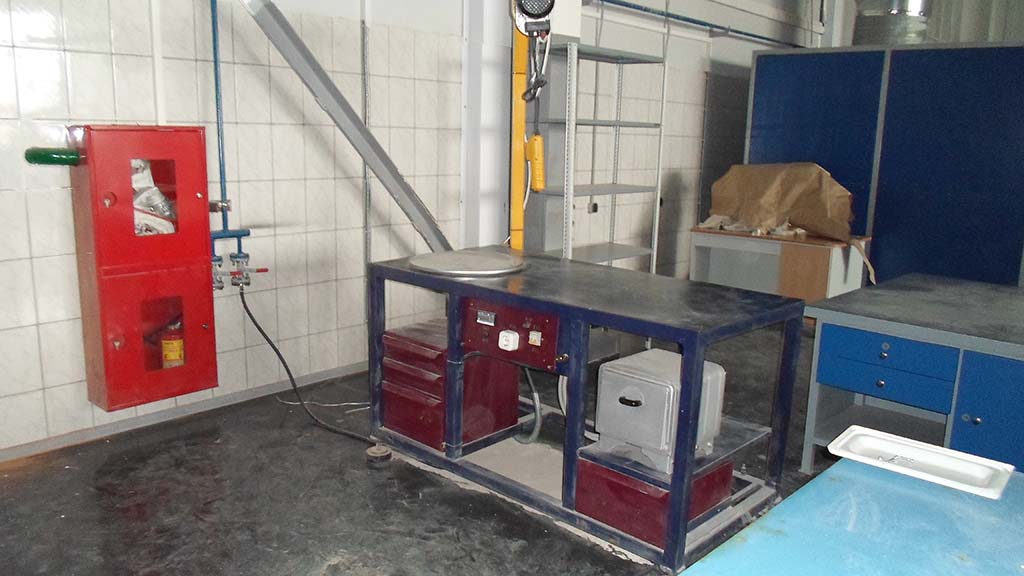

Стенд для разборки и сборки генераторов

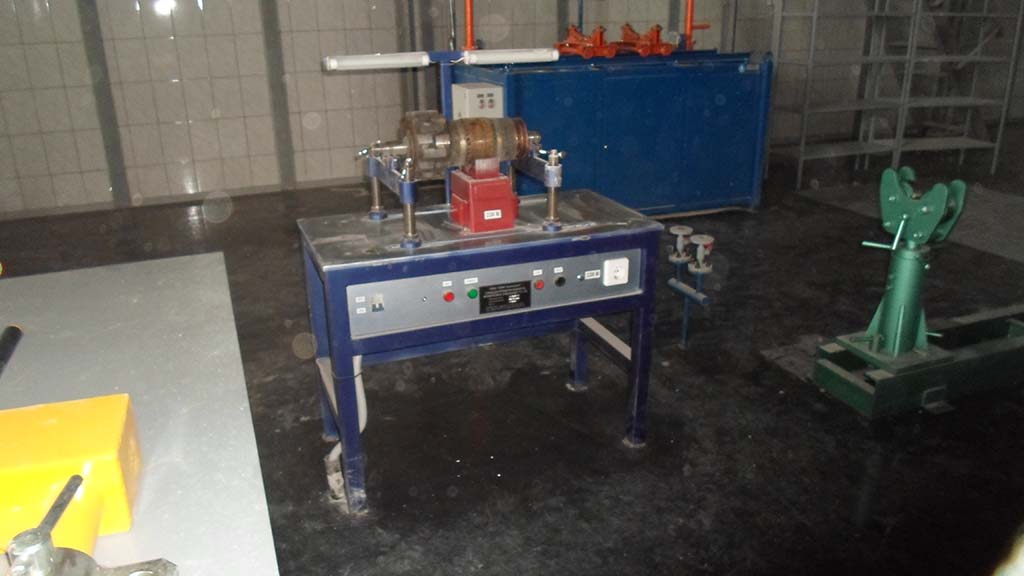

Стенд для проверки якорей на межветковое замыкание

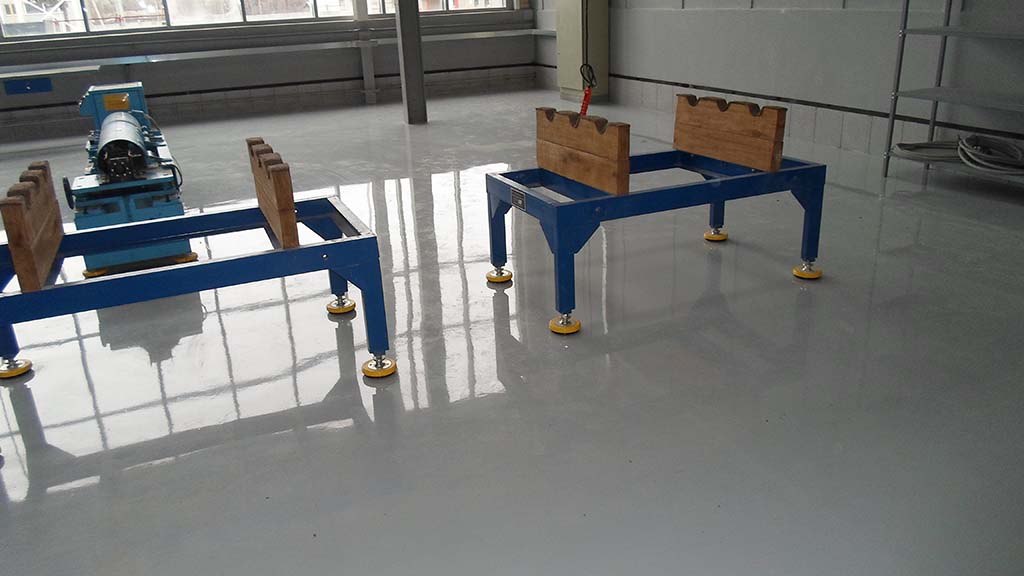

Стеллаж для карданных валов
Приспособление для наплавки
- Тележки самоходные ТП ТС 354.08.00.000 для перемещения крупногобаритных грузов по Ж/Д пути.
- Тележка транспортная с лебедкой.
- Стенд для проверки датчиков-реле температуры ТАМ 103-03.22.284.
- Стенд для проверки тахогенераторов ЧТС-12Э-У1.
- Стенд настройки регуляторов числа оборотов.
- Стенд для проверки датчика-реле Т36.
- Стенд для проверки реле времени РВ.
- Стенд для проверки индикаторов давления ИД-1.
- Стенд для проверки блока выпрямителей БРТ.
- Стенд для проверки выпрямителей ВВ3014хЛЗ.
- Стенд для проверки источника питания НП-5Л.
- Комплекс восстановления катушек АЛСН.
- Проектирование и изготовление стенда по обработке и оценке технического состояния после капитального ремонта гидропередачи ГДП1000Ч.
- Электронные блоки(капитальный ремонт).
Металлоконструкции:
- Верстак слесарно-сборочный габаритные размеры- мм 1400*700*800.
- Тумба металлическая для хранения инструментов и принадлежностей.
- Стеллаж металлический для складирования деталей габаритных размеров, мм 2000*600*2200.
- Подставка для 2(двух) коленчатых валов дизеля 14Д40.
- Стеллаж для хранения 3(трех) коленчатых валов дизеля 14Д40 после шлифовки.
- Стеллаж для хранения 3(трех) распределительных валов дизеля 14Д40.
- Стеллаж для хранения 3(трех) коленчатых валов дизеля KS310DR.
- Стеллаж для хранения 3 (трех) коленчатых валов дизеля 10Д100.
- Стеллаж для хранения 3(трех) коленчатых валов дизеля Д49 8-цил.
- Стеллаж для хранения 3 (трех) коленчатых валов дизеля Д49 12-цил.
- Стеллаж для хранения 3(трех) коленчатых валов дизеля Д49 16-цил.
- Стеллаж для хранения 3 (трех) редукторов привода насосов в ремонт.
- Стеллаж для хранения 3(трех) редукторов привода насосов из ремонта.
- Подставка под нижнюю часть редуктора привода насосов.
- Комплексные системы бесперебойного питания, в отсутствие промышленной сети 220В - является альтернативной (резервной) электроэнергией в течение определенного времени (не менее 4 часов).
- Переносные сигналы, сигнальные и путевые знаки.
- Изготовление и разработка информационных стендов.
- Установка для выпрессовки гильз из моноблока дизелей тепловозов со специальным захватом.
- Подставка-кантователь для ГДП-1000.
- Контейнер сетчатый для деталей (большой и малый).
- Подъемник самоходный.
- Стенд испытания компрессоров.
